一、概述
隨著埋地鋼質管道陰極保護技術使用的越來越廣泛，陰極保護系統的穩定性也備受關注。但現實生產生活中，電磁干擾無處不在，電磁干擾對管道陰極保護系統的影響也同樣存在。因?yàn)殡姶鸥蓴_造成陰極保護功能失效、加快腐蝕、損壞外加電流設備的事例屢見不鮮，所以解決干擾問題就成為陰極保護系統中非常重要的問題之一。通常采用的電磁干擾解決方法是在管道上安裝排流裝置，排流裝置可以有效的解決電磁干擾問題，將管道電位限制在可靠的水平。
二、引用標準
IEC61643.1-2005《連接低壓配電系統的電涌保護器 第1部分：性能要求和試驗方法》
NACE RP0177《減輕交流電和雷電對金屬構筑物和腐蝕控制系統影響的措施》
GB18802.1-2002/IEC61643-1《低壓配電系統的電涌保護器（SPD）第1部分：性能要求和試驗方法》
GB/T19271.1《雷電電磁脈沖的防護第一部分：通則》
GB50057《建筑物防雷設計規范》
GB50251《輸氣管道工程設計規范》
GB50253《輸油管道工程設計規范》
GB4208《外殼防護等級（IP代碼）》
GB/T2423《電工電子產品環境試驗》
SY/T0032-2000 《埋地鋼制管道交流排流保護技術標準》
三、性能參數
|
序號 |
試驗項目 |
技術參數 |
|
1 |
直流啟動電壓(1mA) |
-2.0V/+0.2V |
|
2 |
交直流排流電流額定值 |
50A |
|
9 |
響應時間 |
≤1ns |
|
10 |
工作溫度 |
-45℃～+70℃ |

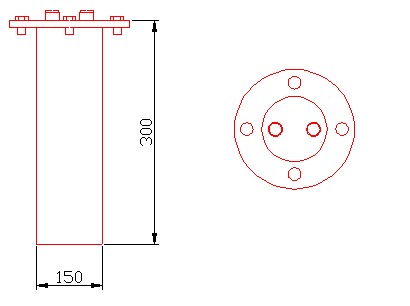

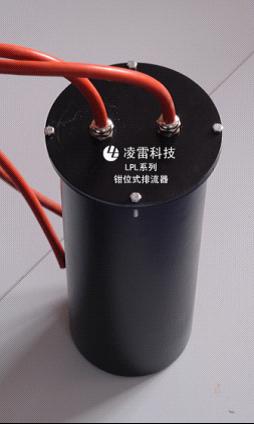

四、技術規格
|
規格 |
|

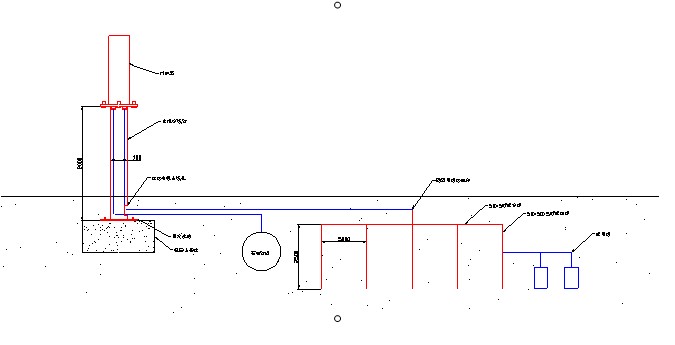

安裝形式及位置 |
埋地/地表 |
|
防爆類型 |
防爆 |
|
外殼防護等級 |
IP68 |
|
外殼材料 |
不銹鋼 |
|
外殼防腐 |
噴塑 |
|
內部結構三防 |
防潮、防鹽霧、防細菌 |
|
內部大電流連接電纜 |
AGG-10kV硅橡膠高壓電纜 |
|
電壓等級 |
10kV |
|
絕緣層 |
絕緣電阻≥100MΩ |
|
單芯多股絞合銅導線 |
25mm² |
